BEISPIELE
 LINEARE STREIFENBÜRSTEN

Die Metallfassung mit U-förmigem Querschnitt ermöglicht die Erzeugung von Bürsten mit einer höheren Dichte und ist als Halterung an Maschinenteilen, Türen oder Fenstern anzubringen.


 ANGEBOTSANFRAGE

Zur Angebotsanfrage für lineare Streifenbürsten werden Sie gebeten, die Tabelle 2.4 auszufüllen.

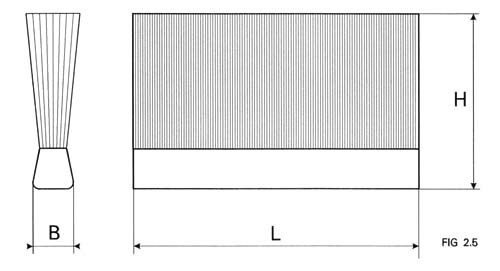

Figur 2.5 stellt eine Einfachbandbürste dar. Dieselben Maße gelten auch für Doppelbandbürsten

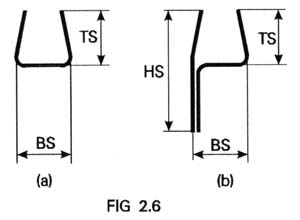

Zur Montage der linearen Einfachbandbürste sind zwei Typen von Führungen aus robustem Zinkeisenblech verfügbar (Figur 2.6). Typ (a) ist an der Metallhalterung anzuschweißen, während Typ (b) mittels Schrauben befestigt wird (Figur 2.7).
Die Abmessungen der vorhandenen Führungen sind Tabelle 2.5 zu entnehmen. Ihre Standardlänge beträgt 1000 mm.


TAB 2.5 - Mass Schiene Typ (a)

B

8

10

13

14

20

BS

13

14

19

19

24

TS

12

12

15

15

27

MAT.

S-X

S-X

S-X

S-X

S


TAB 2.5 - Mass Schiene Typ (b)

B

4

5

8

10

13

14

BS

6.5

8.1

13

14

19

19

TS

6.5

8.8

12

12

17

17

HS

17.5

24.8

30

30

38

38

MAT.

A-AN

A-AN

S

S-X

S

S

Band Material (tab 2.5 a/b)

S

Stahl

X

Edelsthal

A

ALLUMINIUM

AN

SCHWARZ ELUXIERT ALLUMINIUM


 TABELLE 2.4
 Anwendung
 Stückzahl
STAHL BAND EDELSTAHL BAND
B=
mm
H=
mm
L=
mm
 FASERNMATERIAL
 FASERNDURCHMESSER
d=
mm
glattgewelltWeißschwarz
EINFACHE FÜHRUNG FIGUR 2.6(a) GERIPPTE FÜHRUNG FIGUR 2.6(b)

 NAME
 FIRMA
 TELEFON
 FAX
 E-MAIL
 ANGABEN UND EVTL.
 BEMERKUNGEN
